تیرآهن و تیرچه از اجزای کلیدی در ساختارهای ساختمانی به شمار می‌روند که هر کدام نقش خاص و متفاوتی در تحمل بار و پایداری سازه دارند. تیرآهن معمولاً به عنوان عضو اصلی باربر در اسکلت فلزی استفاده می‌شود، در حالی که تیرچه بیشتر در سقف‌ها و سازه‌های بتنی کاربرد دارد. شناخت دقیق ویژگی‌ها و تفاوت‌های این دو عنصر، به مهندسان و سازندگان کمک می‌کند تا با انتخاب صحیح، استحکام و ایمنی ساختمان را تضمین کنند.
در این مقاله از فولاد موحد، قصد داریم به بررسی تفاوت‌های اساسی تیرآهن و تیرچه و کاربردهای هر یک بپردازیم تا دیدی جامع و کاربردی ارائه دهیم.
تیرآهن چیست
تیرآهن یکی از مهم‌ترین مقاطع فولادی در صنعت ساختمان است که شکل آن معمولاً به صورت حرف I یا H می‌باشد. این محصول توانایی تحمل نیروهای برشی و خمشی را دارد و به دلیل استحکام بالا، در اسکلت فلزی ساختمان‌ها کاربرد فراوانی دارد. تیرآهن نصب و اجرای سریعی دارد و امکان اتصال آسان قطعات مختلف را فراهم می‌کند. این مقطع جایگزین مناسبی برای تیرهای چوبی قدیمی است که مشکلاتی مانند ضعف استحکام و آسیب‌پذیری در برابر رطوبت داشتند. تیرآهن با دوام بالا، گزینه‌ای مطمئن برای افزایش مقاومت و پایداری سازه‌های چند طبقه است.
علاوه بر این، تیرآهن به دلیل ساختار خاص خود، باعث کاهش مصرف فولاد در ساختمان می‌شود که این موضوع به کاهش هزینه‌های کلی پروژه کمک می‌کند. تولید تیرآهن معمولاً به روش نورد گرم انجام می‌شود که باعث افزایش کیفیت و مقاومت محصول نهایی می‌گردد. همچنین، تنوع در انواع و سایزهای تیرآهن، امکان انتخاب دقیق‌تر را برای مهندسان فراهم می‌کند.
تیرچه چیست
تیرچه عضوی سازه‌ای است که در ساختمان‌های بتنی نقش اساسی در انتقال بار سقف به تیرهای اصلی و در نهایت به ستون‌ها و فونداسیون ایفا می‌کند. این قطعه معمولاً به صورت پیش‌ساخته تولید می‌شود تا سرعت اجرای پروژه افزایش یابد و دقت در ساخت آن موجب مقاومت بالا در برابر نیروهای مختلف مانند باد و زلزله می‌شود. تیرچه‌ها بارهای مرده و زنده سقف را تحمل کرده و به صورت مؤثر آنها را به سازه منتقل می‌کنند.
پیش از رسیدن بتن به مقاومت نهایی، وزن بلوک‌ها و بتن توسط تکیه‌گاه‌های موقت حفظ می‌شود تا تیرچه‌ها به شکل مناسب در کنار هم قرار گیرند و بتوانند بارهای وارد شده را به تیرهای اصلی منتقل کنند. استفاده از تیرچه، علاوه بر کاهش هزینه‌ها، باعث افزایش پایداری و ایمنی سقف در برابر نیروهای افقی می‌شود و یکی از روش‌های متداول و اقتصادی در ساخت سقف‌های بتنی به شمار می‌رود.
انواع تیرآهن
تیرآهن یکی از مهم‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساختمان‌سازی است. این پروفیل‌های طویل و مستحکم، نقش حیاتی در تحمل و انتقال بارهای وارده به سازه دارند و در انواع مختلفی تولید می‌شوند. هر نوع تیرآهن با ویژگی‌ها و استانداردهای خاص خود، برای کاربردهای متفاوتی طراحی شده است. در ادامه با انواع اصلی تیرآهن و ویژگی‌های هر کدام آشنا می‌شویم:
1. تیرآهن INP
تیرآهن INP نیز ظاهری شبیه حرف “I” دارد، اما بر اساس استاندارد روسیه و چین تولید می‌شود. تفاوت اصلی آن با IPE در این است که ضخامت بال‌ها با دور شدن از جان تیرآهن کاهش می‌یابد. این نوع تیرآهن در کارخانه‌های داخلی مانند ذوب آهن تولید می‌شود.
2. تیرآهن IPB (بال پهن یا هاش)
این تیرآهن به دلیل بال و جان برابر، ظاهری شبیه حرف “H” دارد و به تیرآهن بال پهن یا هاش معروف است. این نوع تیرآهن برای تحمل بارهای سنگین و سازه‌های بزرگ بسیار مناسب است و کاربرد فراوانی در پروژه‌های صنعتی و ساختمانی دارد.
3. تیرآهن IPE
این نوع تیرآهن مطابق استانداردهای اروپا و ایران ساخته می‌شود. شکل آن شبیه حرف انگلیسی “I” است و ضخامت بال‌های آن از ابتدا تا انتها ثابت باقی می‌ماند. تیرآهن IPE یکی از پرکاربردترین انواع تیرآهن در کشور است و توسط مهندسین به‌طور گسترده تایید شده است.
4. تیرآهن لانه زنبوری (CPE)
این نوع تیرآهن از دو نیمه تشکیل شده که جان آنها با برش‌های شش ضلعی منظم شکل گرفته است. این دو نیمه با جوشکاری به هم متصل می‌شوند تا ساختاری شش ضلعی و مقاوم ایجاد شود. تیرآهن لانه زنبوری به دلیل سبک بودن و مقاومت بالا در سازه‌های خاص استفاده می‌شود.
این چهار نوع تیرآهن هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند و انتخاب مناسب آنها بستگی به نیاز پروژه و بارگذاری سازه دارد.
انواع تیرچه
تیرچه‌ها، به عنوان عناصر پیش‌ساخته در سازه‌های ساختمانی، نقش کلیدی در تحمل و انتقال بار سقف دارند. این اجزا در انواع مختلفی تولید می‌شوند که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند.
1. تیرچه بتنی:
از میلگرد فولادی و بتن ساخته می‌شود.
برای ساخت آن از بلوک‌های سیمانی یا سفالی استفاده می‌شود.
مقاومت بالایی در برابر نیروهای کششی دارد.

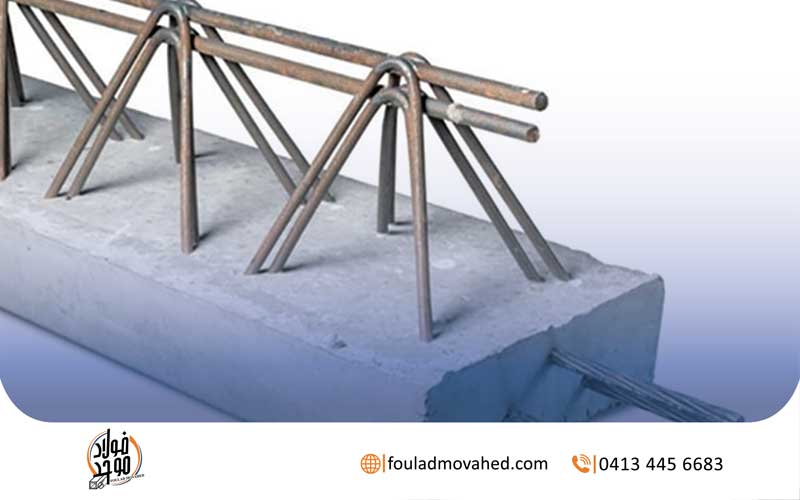

2. تیرچه خرپایی:
از ترکیب پاشنه بتنی و خرپای فولادی تشکیل شده است.
خرپا شامل آرماتورهای کششی، عرضی، بالایی و تقویتی است.
اتصالات خرپا با جوشکاری (مقاومتی یا قوس الکتریکی) انجام می‌شود.
3. تیرچه پیش‌تنیده:
در سقف‌هایی با بار زنده زیاد و سازه‌های نیمه‌صنعتی کاربرد دارد.
فرایند ساخت آن پیچیده‌تر است و از بتن و مفتول‌های فولادی مقاوم استفاده می‌شود.
مفتول‌ها قبل از بتن‌ریزی کشیده شده و پس از بتن‌ریزی آزاد می‌شوند.
4. تیرچه فلزی با جان باز (کرومیت):
به جای پاشنه بتنی، پاشنه فلزی دارد.
در بال فوقانی از میلگرد فولادی یا تسمه و در بال تحتانی از تسمه استفاده می‌شود.
شامل میلگردهای زیگزاگ نیز هست.
5. تیرچه با قالب سفالی (فندوله دار):
تیرچه‌ها در قالب‌های سفالی قرار گرفته و سپس بتن‌ریزی می‌شوند.
دارای آرماتورهای فوقانی و تحتانی است که با میلگردهای زیگزاگی به هم متصل شده‌اند.
بیشتر در سقف‌های تیرچه بلوک کاربرد فرعی دارد.
6. تیرچه نیازیت:
قابلیت تحمل وزن سقف را قبل از محکم شدن بتن دارد.
بدون نیاز به شمع‌بندی و بتن‌ریزی قابل استفاده است.
مصرف بتن را تا 40 درصد کاهش می‌دهد.
در دهانه‌های بلند و نامنظم بسیار کاربردی است.
این تنوع در انواع تیرچه، امکان انتخاب بهترین گزینه را بر اساس نیازهای طراحی و اجرایی هر پروژه فراهم می‌کند.

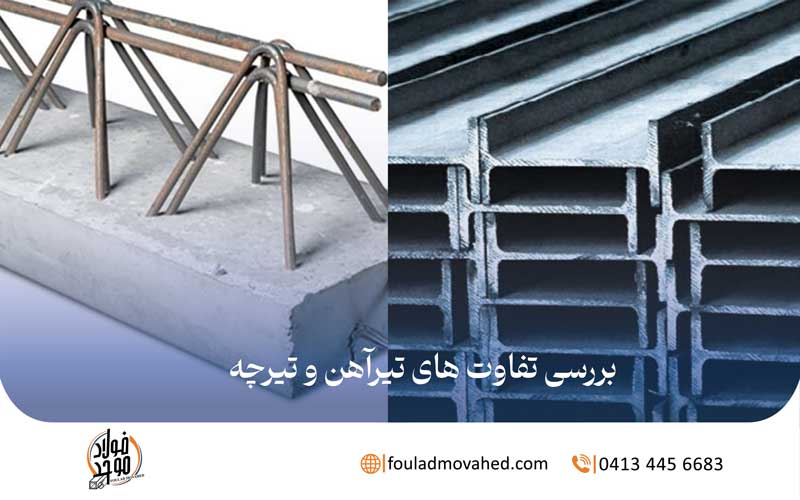

تفاوت تیرآهن و تیرچه
تیرچه و تیرآهن عمدتا تفاوت های زیادی باهم دارند که در ادامه به آنها خواهیم پرداخت:
1. تفاوت تیرآهن و تیرچه در کاربرد
تیرآهن و تیرچه هر دو برای تحمل و انتقال بار در ساختمان به کار می‌روند، اما کاربردشان متفاوت است. تیرآهن بیشتر در پروژه‌های بزرگ و سنگین به عنوان عضو اصلی باربر استفاده می‌شود، در حالی که تیرچه معمولاً در سازه‌های کوچک‌تر و برای ایجاد سطح صاف سقف یا کف کاربرد دارد.
در بسیاری از ساختمان‌ها، هر دو با هم به کار می‌روند تا هم استحکام سازه افزایش یابد و هم سطحی مناسب برای اجرای سقف فراهم شود.
2. تفاوت تیرآهن و تیرچه در تحمل بار
در بحث تحمل بار، تیرآهن برای سازه‌های بزرگ و سنگین مثل پل‌ها و ساختمان‌های چند طبقه به کار می‌رود و قدرت تحمل بار بالایی در دهانه‌های بلند دارد. تیرچه هم مقاوم است، اما بیشتر برای دهانه‌های کوتاه‌تر و سازه‌های مسکونی یا تجاری کوچک مناسب است.
مقاومت هر دو به طراحی و اجرای صحیح بستگی دارد و اگر اصول فنی رعایت نشود، هیچ‌کدام عملکرد مناسبی نخواهند داشت.
3. تفاوت تیرچه و تیراهن در جنس و ظاهر
تیرآهن از فولاد ساخته شده و معمولاً به شکل مقاطع I یا H با یک جان و دو بال طراحی می‌شود. این ساختار فلزی باعث استحکام بالای تیرآهن در تحمل بارهای سنگین می‌شود. در مقابل، تیرچه‌ها نیز پروفیل‌های فولادی هستند اما به صورت پیش‌ساخته و ترکیب شده با بتن تولید می‌شوند و معمولاً شکل T دارند. این ترکیب تیرچه و بتن، مقاومت سازه‌ای مناسبی برای سقف‌ها فراهم می‌کند.
4. تفاوت تیرچه و تیراهن در طول عمر
عمر مفید تیرآهن و تیرچه به جنس، نوع ساخت و شرایط نگهداری آنها بستگی دارد. هر دو از فولاد ساخته می‌شوند، اما تیرچه‌ها معمولاً با بتن ترکیب شده و این ترکیب باعث افزایش مقاومت و دوام آنها می‌شود. با این حال، اگر تیرچه‌ها با مصالحی مانند سفال همراه باشند، در برابر رطوبت آسیب‌پذیرتر خواهند بود و عمر کمتری دارند. تیرآهن‌ها نیز اگر با پوشش‌های محافظ مانند رنگ‌های مخصوص فولاد محافظت شوند، مقاومت و دوام بالاتری خواهند داشت و در برابر خوردگی مقاوم‌تر می‌شوند.
در کل، با رعایت استانداردهای ساخت، نصب صحیح و نگهداری مناسب، هر دو نوع پروفیل می‌توانند عمر طولانی داشته باشند، اما تیرآهن به دلیل مقاومت بهتر در برابر ترک‌خوردگی و خزش، معمولاً دوام بیشتری نسبت به تیرچه‌های بتنی دارد.
5. تفاوت تیرآهن و تیرچه در اشتعال پذیری
تیرآهن در مواجهه با حرارت و آتش‌سوزی مقاومت مکانیکی خود را کاهش می‌دهد، زیرا فلزات با افزایش دما نرم و ضعیف می‌شوند. در مقابل، تیرچه‌های بتنی به دلیل ترکیب بتن و فولاد، عملکرد بهتری در برابر آتش دارند و مقاومت بیشتری از خود نشان می‌دهند. به همین دلیل در شرایطی که مقاومت در برابر آتش اهمیت دارد یا در مناطق گرمسیری، استفاده از تیرچه‌های بتنی به جای تیرآهن توصیه می‌شود.
6. تفاوت تیرچه و تیرآهن در برابر زلزله
تیرچه‌های بتنی به دلیل ساختار ویژه خود در برابر نیروهای جانبی مانند زلزله مقاومت بالایی نسب به تیرآهن ها دارند و با طراحی مناسب می‌توان این مقاومت را بیشتر کرد.
7. تفاوت تیرآهن و تیرچه در سرعت اجرا
تیرچه‌های بتنی به‌صورت پیش‌ساخته عرضه می‌شوند و این باعث افزایش سرعت اجرای پروژه می‌شود. اما در سازه‌های تیرآهنی، امکان انجام همزمان جوشکاری و پی‌ریزی وجود دارد که گاهی روند کار را تسریع می‌کند. با این حال، در سازه‌های بتنی باید پس از پی‌ریزی، صفحات طبقه ساخته شوند که ممکن است کمی زمان بیشتری ببرد.
8. تفاوت تیرآهن و تیرچه قیمت
اصلی ترین تفاوت تیرآهن و تیرچه در قیمت آنها است. تیرآهن به دلیل جنس فولادی‌اش، عموماً گران‌تر از تیرچه بتنی است که هزینه کلی ساختمان را افزایش می‌دهد. قیمت تیرآهن تحت تأثیر عواملی مانند نرخ جهانی فولاد، ابعاد و سیاست‌های تولیدکننده قرار دارد، در حالی که قیمت تیرچه به طول، ارتفاع و مواد مصرفی آن بستگی دارد. با وجود تأثیر قیمت فولاد بر مصالح، فولاد گران‌تر از بتن است، بنابراین تیرآهن معمولاً از تیرچه گران‌تر تمام می‌شود. انتخاب باید بر اساس مقاومت و دوام، نه صرفاً قیمت، صورت گیرد.
سخن پایانی و راهنمای خرید تیرچه و تیرآهن
تیرچه و تیرآهن هر کدام مزایا و کاربردهای خاص خود را دارند. تیرآهن با مقاومت بالا و قابلیت تحمل بار سنگین برای سازه‌های اصلی مناسب است، در حالی که تیرچه به دلیل نصب سریع و وزن کمتر، گزینه‌ای اقتصادی و کارآمد برای سقف‌ها محسوب می‌شود. در انتخاب بین این دو، علاوه بر قیمت، باید به نیازهای پروژه، مقاومت مورد انتظار و شرایط محیطی توجه کرد.
برای خرید تیرچه و تیرآهن، توصیه می‌شود از مراکز معتبر و با سابقه تهیه کنید تا کیفیت و استانداردهای لازم را تضمین کنند. شرکت فولاد موحد، به عنوان یکی از پیشگامان عرضه انواع مصالح ساختمانی از جمله تیرآهن، با محصولات باکیفیت و متنوع، خدماتی قابل اعتماد و قیمت‌های رقابتی ارائه می‌دهد. این شرکت با تجربه و دانش فنی بالا، بهترین گزینه برای تأمین مصالح مورد نیاز پروژه‌های ساختمانی شماست و می‌تواند با ارائه مشاوره تخصصی، شما را در انتخاب مناسب‌ترین محصول یاری کند. خرید از فولاد موحد، تضمینی برای کیفیت، دوام و رضایت شما خواهد بود.
